金属フィルター/ストレーナーメッシュとは

フィルター/ストレーナーとは、「濾過器」を表します。取り付ける箇所や用途により形状・材質はさまざまですが、フィルターもストレーナーも用途は同じです。名称は単にストレーナーまたはフィルターと呼ばれたり、ストレーナーメッシュ、メッシュフィルター、メッシュスクリーン、ストレーナフィルターなど、顧客により名称は異なります。しかし、いずれも目的は気体・液体・固体・音・光など、あらゆる流体を浄化し、純粋な状態にすることです。弊社は特に金網の加工に特化し、お客様のご要望に合わせて最適なフィルターを提案していきます。

ストレーナーメッシュフィルターの役割

ストレーナーメッシュ~流体の整流~

~流体の整流~

パイプ内を流れる物体は乱流となっています。ストレーナーを圧入することで乱流が整流になり、効率的に流体を配管先に供給できます。また、消音機として使用されます。

ストレーナー役割~目詰まり対策~

~目詰まり対策~

コンタミによる目詰まり対策として、ストレーナーを逆方向に圧入しております。濾過面積を大きくし、内側に補強材の金網を入れたストレーナーは、逆方向の圧力でも変形しません。

ストレーナー役割~異物の捕集~

~異物の捕集~

パイプに圧入されたメッシュが、流れてくる異物やコンタミを捕集し、配管先の装置を守ります。

ストレーナーの役割~気液分離~

~気液分離~

冷凍サイクルの過程で、ミスト状態の冷媒を分離できます。液化した冷媒は金網につき、集まると水滴となり落下、ミスト中の気体のみを配管先に通過させます。下部に溜まった冷媒はやがて蒸発し、気体となって次のサイクルへ進みます。

金属フィルター/ストレーナーメッシュの主な役割

①異物除去気体中に流れる塵埃、砂泥、切屑などの異物を捕集。
機械の性能確保、効率アップ、長寿命化。
②乱流を整流に配管内を流れる流体を乱流から整流に整える。
流量を制御、急激な圧力変化を緩和し、騒音を軽減するはたらき。
③気液分離その名の通り気体と液体とを分離する。
気体中の蒸気から液粒を取り除き、気体のみを通過させる。

メッシュフィルターの作り方と特徴

織網加工

織網加工は繊維製品を織るのと同じように、金属の棒線を織って金網を製造します。
金網の成形(特に抜き絞り加工)には金型を製作する必要があるため量産に適しています。製造単価はエッチングに比べ安価です。
また、網の折り方によって強度やメッシュサイズ等を調整し幅広く対応することができます。金網の種類についてはこちら
その他、焼結金網では棒線を溶着することにより、ズレ・ほつれを防止することができます。また複数の網を重ね合わせることで均一で高い濾過性能や優れた耐圧強度を実現します。

エッチング加工

エッチング加工は、ステンレス等の薄板をエッチング液(塩化第二鉄)で腐食させ穴を開ける方法です。
原版費用が安く、少量からの製造が可能ですが、製造単価は織網加工に比べ高価です。
エッチングによるフィルターは、編んでいないため、ずれ、ほつれ、バリ等が無いのが特徴です。

パンチングメタル

板状のものをパンチングすることでメッシュ状に製造する方法です。
穴径0.5m以上、ピッチ1.0mm以上と比較的大きな穴あけ加工ができます。
汎用金型を使用するため比較的安価に製造が可能ですが、小径のメッシュは製造ができません。

金属フィルター/ストレーナーの用途

弊社の金属ストレーナメッシュフィルターは国内エアコンメーカーの6割以上に使用させていただいております。そのほか自動車のエンジン関連部品やカーエアコン、冷蔵庫・洗濯機・ガスコンロ・ガスバーナーなどの家電製品や給湯器・エコキュートシステム、自動販売機、エレベーター、水道蛇口や浄化装置などの水回り関連……さまざまな用途に使用されます。
フィルターの用途はそれだけでなく、流体があればどんなところにも使用されております。そのため次世代自動車や水素ステーションのディスペンサー、航空機宇宙関連など、フィルターの需要は無限に広がっています。
豊富な経験で培った技術やノウハウを最大限に活用し、バンテックは新たな分野へ積極的に挑戦しています。日々変化していく時代に合わせながら、次世代製品の開発に貢献していきます。

メッシュフィルターの形状と種類

カシメタイプ

カシメショートフィルター

カシメショートフィルター
弊社で最も生産されている形状のフィルターです。比較的小さいサイズが多く、外径φ50以内のフィルターがメインです。
配管に圧入され、エアコンや冷蔵庫などの冷媒機器、自動車のインジェクターなど幅広く使用いただいております。

バッフルプレート

バッフルプレート
最大Φ80まで製作実績がございます。サイズ・孔数・孔の形・材質などご要望に合わせて製作可能です。
アキュムレーターに使用。
冷媒サイクルの過程で、気体と液体が混ざった冷媒を分離する。気体中のミストを捕集して気体のみを通過させ、液体と分離する。

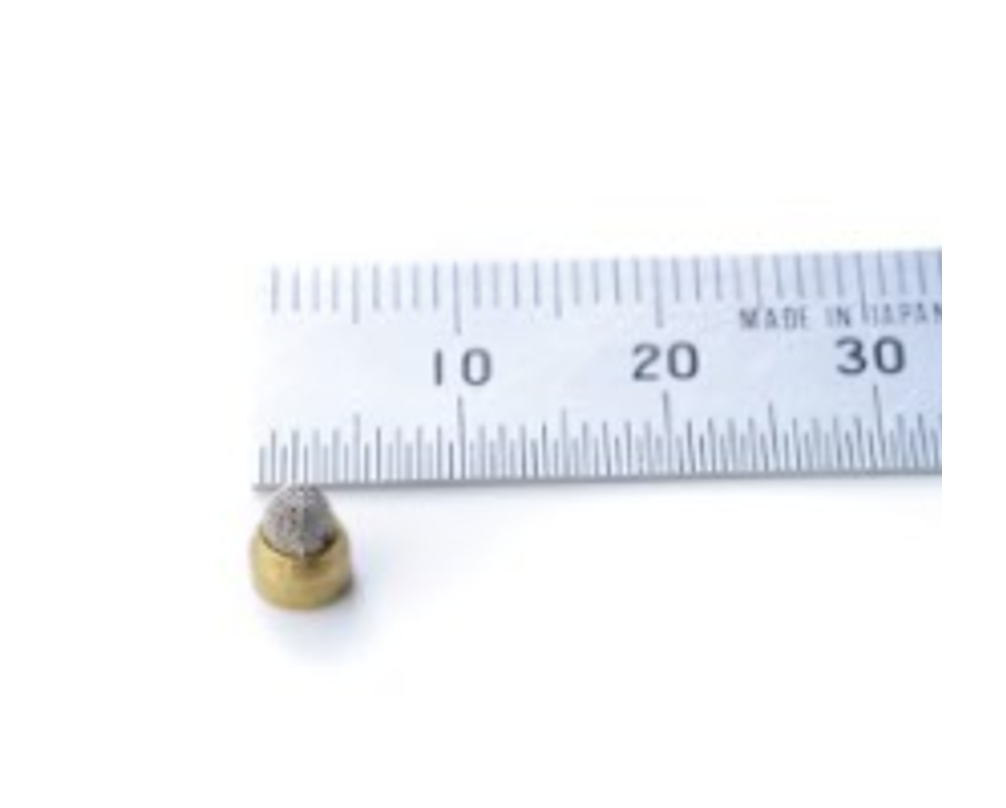

カシメφ4.75フィルター

カシメφ4.75フィルター
リングの外径φ4.75のフィルターです。弊社で最も小さい「カシメタイプ」フィルターです。
自動車部品メーカーから依頼いただき、試作品として製作しました。

不織布カシメフィルター

不織布カシメフィルター
金属不織布を使用しております。高く均一な濾過が可能。

カシメSUSフィルター

カシメSUSフィルター
ステンレス製のフィルター。補強用として内側に粗い金網を使用しております。
高温ガスバーナーに使用。

真鍮メッシュフィルター

真鍮メッシュフィルター
弊社で最も生産されている形状のフィルターです。真鍮リングに真鍮メッシュをかしめたフィルターです。
エアコン関連部品に使用。(ドライヤー・コンプレッサーなど)

フランジタイプ

真鍮フランジフィルター

真鍮フランジフィルター
フランジタイプの標準フィルターです。
エアコン関連部品に使用。

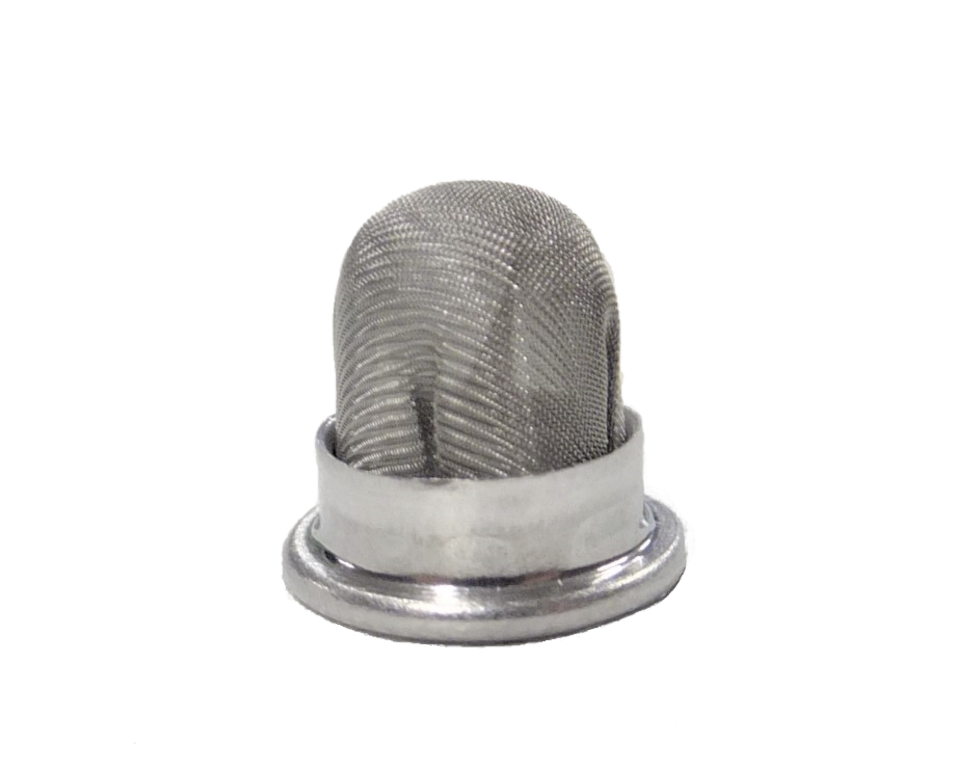

アルミフランジフィルター

フランジタイプのアルミリングを使用したフィルターです。
自動車関連部品に使用。

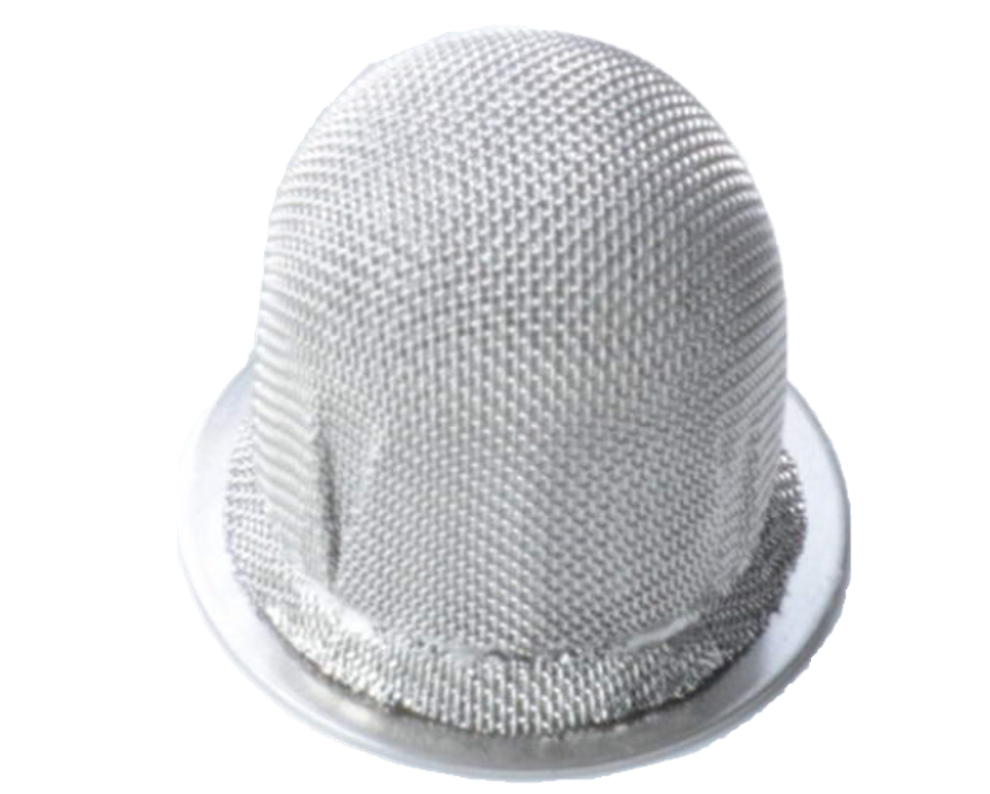

フランジ溶接フィルター

フランジ溶接フィルター
SD材のリングを使用した溶接タイプのフランジフィルターです。
大型コンプレッサーに使用。


溶接タイプ

溶接ロングフィルター

溶接ロングフィルター
濾過面積の大きいフィルターは、抜き絞り加工では難しいため金網を溶接します。弊社ではスポット溶接、もしくはシーム溶接を用います。
配管に圧入され、エアコンや冷蔵庫などの冷媒機器、自動車のインジェクターなど幅広く使用いただいております。

スプリング付きフィルター

スプリング付きフィルター
スプリングを内側に取り付けることで、高い耐圧強度を持っています。また逆方向から濾過することで目詰まりを防止します。
配管に圧入され、エアコンや冷蔵庫などの冷媒機器に使用される。

積層焼結フィルター

積層焼結フィルター
高い濾過精度を有する焼結金網を溶接しております。
エアコンの室外機と室内機に設置し、異物を濾過するフィルター

洗浄カゴ

洗浄カゴ
金網を溶接後、ステンレス材のプレートを外周に溶接しました。
Φ70からφ170程度の製作実績がございます。
加工中に発生する切りくずを収集するカゴとして使用。

メッシュ成形タイプ

アミ抜き絞り

アミ抜き絞り
金網の抜き絞り品です。
様々なメッシュ・形状・サイズに抜き絞ることが可能です。
自動車のエンジン関連、電磁弁、洗濯機の水道吸入口などに使用。

不織布抜き絞り

不織布抜き絞り
高い濾過精度をもつ不織布を使用し、補強材として織網を焼結。不織布材の抜き絞り品は珍しく、当社の技術開発品です。

円筒メッシュフィルター

円筒メッシュフィルター
金網を丸めて、溶接しました。様々なメッシュ・形状・サイズに加工が可能です。
自動車関連のフィルターとして使用。樹脂成形フィルター用の金網です。

アミ潰しフィルター

アミ潰しフィルター
縁を圧縮することで、金網を抜いた製品よりも強度を持たせました。金型コストを抑えることができます。
水道蛇口・ガス装置関連に使用。

円筒不織布フィルター

円筒不織布フィルター
濾過精度25µmの不織布を丸めて、溶接しています。
ご要望があれば、2μmの濾過精度の不織布を使用可能です。
バイオ燃料

その他フィルター

Yストレーナーフィルター

Yストレーナーフィルター
パンチングメタルは補強材として使用しています。上下のキャップはハンダ付けです。
Yストレーナーに使用。

樹脂成形フィルター

樹脂成形フィルター
樹脂成形フィルターで金属メッシュを使用しております。ナイロンメッシュとは異なり、高温環境でも使用いただけます。

パンチングストレーナー

パンチングストレーナー
パンチングメタルを丸めて、溶接しました。ご要望のサイズにて製作します。Yストレーナーに使用

エッチングフィルター

エッチングフィルター
エッチング材を使用したフィルターです。織網とは異なり、一枚の板から製作すsるため段差がなく、ずれ、ほつれ、バリがないのが特徴です。

8メッシュフィルター

8メッシュフィルター
外径Φ75、8メッシュを使用しております。
エアコン関連部品として使用

ロングメッシュフィルター

ロングメッシュフィルター
2種類の金網を使用し、スポット溶接にて真っ直ぐに接合。中にステンレス製のコイルが補強材として使用されています。
約1mの圧延油フィルター。古いタイプの圧延機に使用されています。

フィルターの製作事例

エアコン・コンプレッサー内フィルター

タイプメッシュショートタイプ・溶接タイプ
用 途コンプレッサー内フィルターとして
サイズ6.4~32.0(L)×4.0~30.0(H)mm  カスタマイズ可
※サイズの見方は~~
製品詳細絞りタイプ、溶接タイプなど、様々な形状に製作致します。
メッシュカスタマイズ可。補強材として二枚の網の使用が可能。
材 質金網:真鍮、ステンレス、金属不織布など
リング:真鍮材、ステンレス、など

アキュームレーターフィルター

アキュームレーターフィルター
タイプメッシュ絞りタイプ
用 途コンプレッサー内の気液分離フィルターなど
サイズカスタマイズ
製品詳細冷媒サイクルの過程で、気体と液体が混ざった冷媒を分離する。気体中のミストを捕集して気体のみを通過させ、液体と分離する。
メッシュカスタマイズ可。補強材として二枚の網の使用が可能。
材 質金網:真鍮、ステンレス、金属不織布など
リング:真鍮材、ステンレス、など

インジェクター内メッシュフィルター

インジェクター内メッシュフィルター
タイプメッシュショート絞りタイプ
用 途インジェクター内の濾過フィルターとして
一部インジェクター使用されておりますナイロンメッシュのフィルターは、燃料に含まれておりますエタノールにより劣化してしまいます。しかし金属製のフィルターならばエタノールによる劣化がなく、破損しない限り継続使用が可能です。
サイズ外径φ4.75~
※サイズの見方は、既存ストレーナーサイズ一覧の カシメ・ショートタイプの図をご覧ください。
メッシュ平織金網、綾織り金網、積層焼結金網、積層不織布など。濾過粒度に合わせてご提案致します。
材 質ステンレスSUS304、SUS316、真鍮など

水道整流器、電磁弁、空圧機など

水道整流器、電磁弁、空圧機など
タイプその他メッシュ種類
用 途水道、電磁弁、空圧機など
サイズ3.2㎜~
製品詳細縁を潰した形状のものや抜き絞ったものなど、お客様のご指示に従い、製作致します。
メッシュカスタマイズ可
材 質焼結金網
焼結金網を使用することで、目ずれを防ぐ。1枚から最大5枚の金網を焼結可能。

その他自動車関連フィルター

その他自動車関連フィルター
タイプスポット溶接タイプ・カシメタイプ
用 途自動車エンジン・インジェクター等
サイズφ4.74mm〜80mm(カスタマイズ可)
製品詳細メッシュ材・金具材選定して頂き、お客様の使用用途に合わせた形に製作致します。
材質SUS・真鍮・アルミ・スーパーダイマ等

燃料電池車用フィルター

燃料電池車用フィルター

タイプ溶接タイプ、抜き絞りタイプ
用 途燃料電池車など
サイズカスタマイズ可
製品詳細多数なカスタマイズフィルター。非常に高い技術で生産し、溶接ヤケを 光輝焼鈍(熱処理方法)にて綺麗に仕上げることが可能。一貫生産にて一個~数千万個/ロットをご提供可能です。
材 質お客様のご要望に対応し、様々な材質、形状にお応えします。

濾過精度1μm~の金網を使用した精密フィルター
加工中に発生する溶接焼けを無酸化性雰囲気にて光輝焼鈍(熱処理方法)を行いきれいに仕上げます。
