製作事例

タイプ その他メッシュ種類
用　途 3.2ｍｍ～30.7ｍｍ
サイズ 水道整流器、電磁弁、空圧機など
製品詳細 ステンレス
メッシュ 30メッシュ～300メッシュ
材　質 ステンレス網を加工し、お客様の御指示に従い金属フィルターを製造。
タイプ 樹脂成形フィルター
用　途 車のエンジンオイルフィルター
サイズ 11.0(φ)dia. ×31.0（H）mm
製品詳細 樹脂成形部PPSと８０ステンレスメッシュ
タイプ デミスター
用　途 エアコン内の消音用として
サイズ 18.1(φ)dia. ×10（H）mm
製品詳細 丸編みメッシュを圧縮、その後リングを嵌めていきます。
メッシュ ワイアー径0.15φを丸編み機でニッティング。その後圧縮して使用
材　質 リング部／真鍮　メッシュ／ステンレス
タイプ ：メッシュショート絞りタイプ
用　途 ：コンプレッサー内フィルターとして
サイズ ：41.8(φ)dia. ×20（H）mm

　※サイズの見方は、既存ストレーナーサイズ一覧のカシメ・ショートタイプの図をご覧ください。
メッシュ ：ステンレス１０メッシュを補強材として、100メッシュとダブルで使用
材　質 ：バッフル板は真鍮7穴　メッシュはSUS304

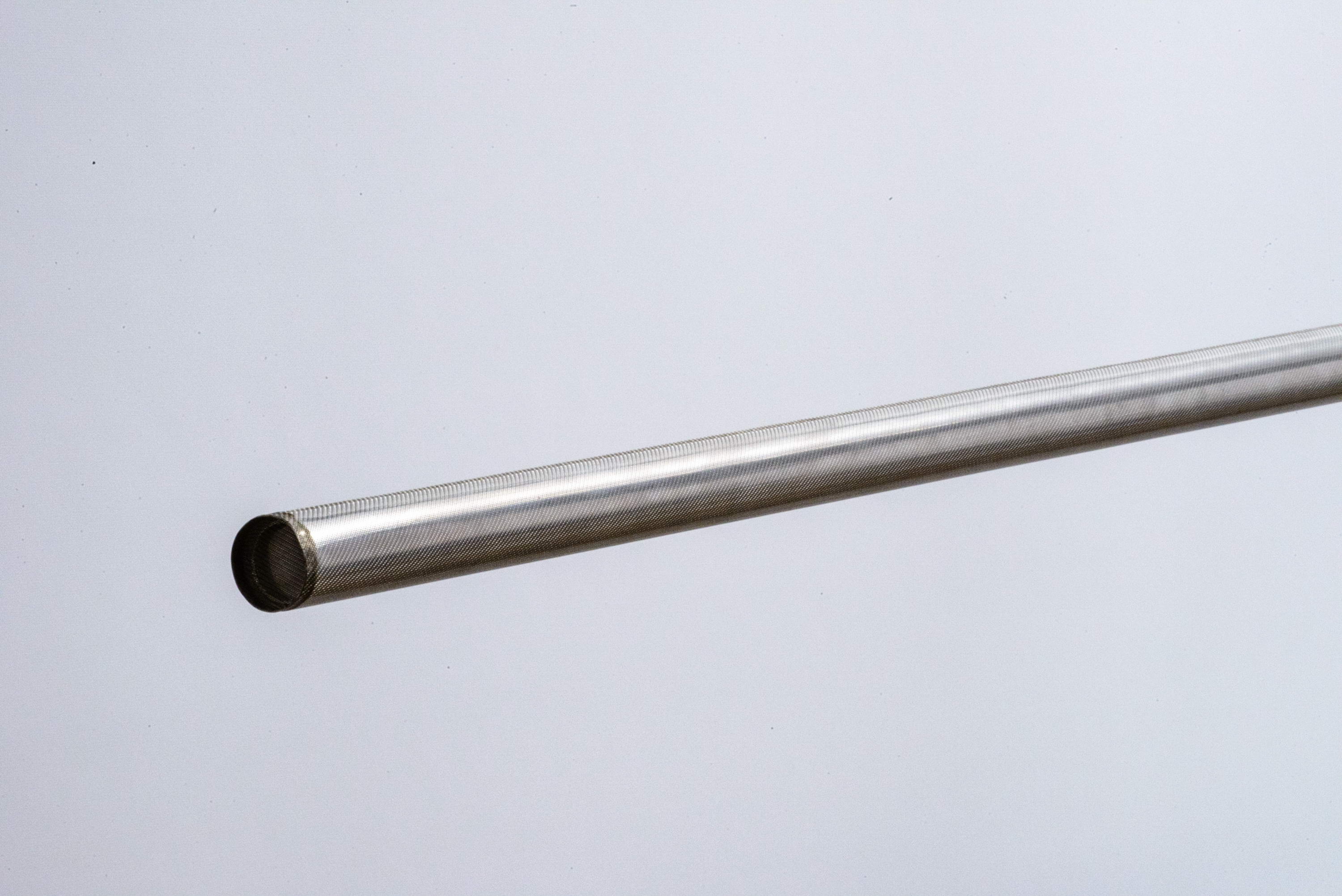

タイプ スポット溶接タイプ
用　途 圧延機圧延油フィルター
サイズ 25mm(φ)dia. x 972（L）mm
製品詳細 圧延メッシュ綾織５５をまるめ、スポット溶接にて真っ直ぐに接合。中にステンレス製のコイルが補強材として使用されています。一方にステンレス製の口金。もう一方はメッシュを接合しています。
材　質 SUS304
タイプ スポット溶接タイプ
用　途 エアコン関連
サイズ お客様の御指示通り可。
製品詳細 カシメタイプでロングタイプのスポット溶接系の金属フィルターはエアコン、自動車等の冷媒機器に使用されれます。

お客様のお指示通り製造可。
材　質 SUS304、SUS316,真鍮、銅など。

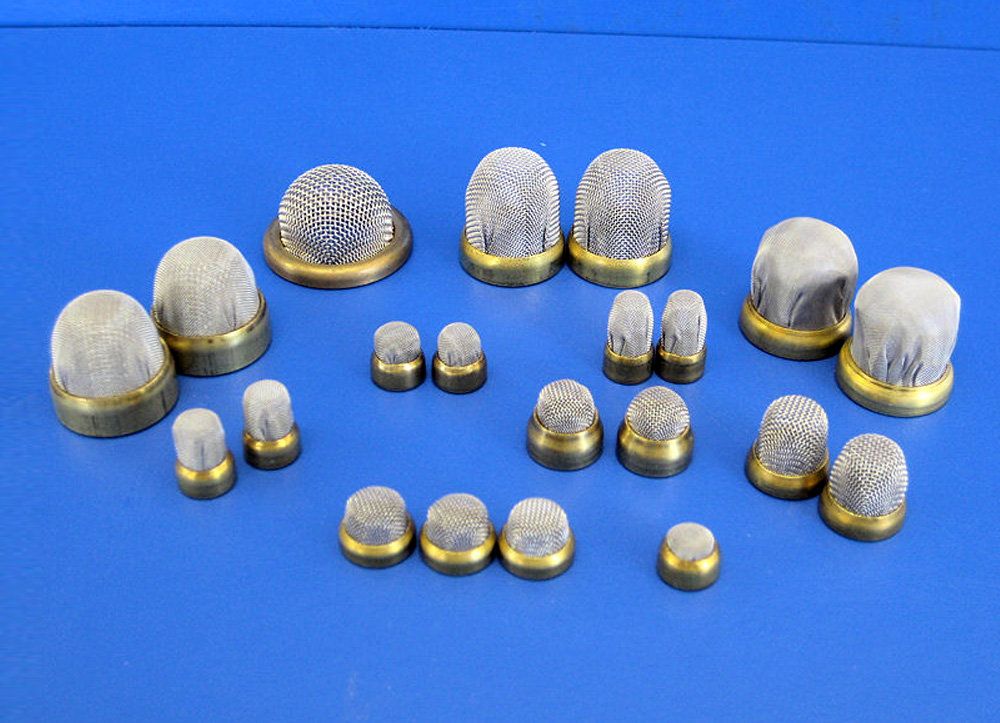

タイプ 真鍮リング絞りタイプ
用　途 エアコン・コンプレッサー内のフィルター
サイズ 6.4～32.0(φ)×4.0～30.0（H）mm

　※サイズの見方は、既存ストレーナーサイズ一覧のTypeDAの図をご覧ください。
メッシュ 40～150
材　質 リング部／真鍮　メッシュ部／ステンレス又は真鍮
